Le disjoncteur différentiel 30 mA protège les personnes et sécurise l’installation électrique en coupant le courant dès qu’une fuite dangereuse est détectée. En habitation, il occupe une place clé dans le tableau, car il encadre les circuits terminaux et limite les risques d’électrocution. Voici comment il fonctionne, comment le brancher et quelles règles respecter pour une pose correcte.
Ce qu’il faut retenir :
Un disjoncteur différentiel 30 mA posé et câblé correctement protège les personnes et limite l’étendue des coupures dans la maison.
- Je vous conseille de couper l’alimentation générale et de vérifier l’absence de tension au multimètre avant toute intervention.
- Je vous recommande de respecter strictement la polarité, en reliant correctement L et N et en suivant le sens d’entrée indiqué par le fabricant.
- Je rappelle que la terre ne doit jamais passer par le différentiel, elle va directement sur la barrette de terre.
- Je vous invite à serrer les connexions au couple indiqué (souvent 2 à 2,5 Nm) puis à contrôler le déclenchement avec le bouton TEST.
- Je préconise de répartir les circuits sur au moins deux différentiels (maximum 8 circuits par DDR) et d’adapter le calibre au disjoncteur de branchement.
Définition et rôle d’un disjoncteur différentiel 30 mA
Le disjoncteur différentiel 30 mA est un appareil de protection qui surveille en permanence l’équilibre entre la phase et le neutre. Dès qu’un courant de fuite dépasse 30 milliampères, il coupe l’alimentation pour éviter qu’un défaut d’isolement ne devienne dangereux.
Son rôle est donc double. Il détecte un défaut électrique et protège les personnes contre les risques d’électrocution. Dans une installation domestique, cette protection différentielle est imposée par la norme NF C 15-100 pour les circuits terminaux des locaux d’habitation.
Différence entre interrupteur différentiel et disjoncteur différentiel
On confond souvent les deux appareils. L’interrupteur différentiel protège contre les fuites de courant, mais il ne protège pas contre les surcharges ni les courts-circuits. Le disjoncteur différentiel, lui, associe la protection différentielle et la protection contre les surintensités.
En maison individuelle, le 30 mA est très courant, car il offre une protection adaptée aux usages courants du logement. Il se place dans le tableau électrique, en amont des disjoncteurs divisionnaires, entre le disjoncteur d’abonné et les circuits qu’il alimente.
Schéma de branchement monophasé d’un disjoncteur différentiel 30 mA
Dans un tableau monophasé, le schéma de câblage suit une logique simple. L’arrivée de la phase et du neutre se fait sur les bornes supérieures du différentiel, puis la sortie alimente un peigne horizontal qui distribue l’énergie vers les disjoncteurs divisionnaires.
Cette organisation permet une lecture claire du tableau et une maintenance plus facile. Le conducteur de protection, c’est-à-dire la terre, ne traverse jamais le différentiel. Il rejoint directement la barrette de terre du tableau. Pour les connexions, privilégiez des connecteurs rapides adaptés, qui sécurisent et simplifient les branchements.
Repères de câblage et sens de branchement
Les bornes sont identifiées par les marquages L pour la phase et N pour le neutre. Il faut respecter cette polarité, car une inversion peut perturber le fonctionnement de l’appareil et rendre le branchement non conforme aux recommandations du fabricant.
En règle générale, l’arrivée se fait par le haut et le départ par le bas, mais la notice constructeur reste la référence. Certains modèles imposent un sens précis d’entrée et de sortie. Il faut aussi respecter le couple de serrage indiqué pour éviter les mauvais contacts et les échauffements.
Le tableau ci-dessous résume l’organisation type d’une rangée monophasée.
| Élément | Rôle dans le tableau | Point de vigilance |
|---|---|---|
| Disjoncteur de branchement | Coupe l’alimentation générale | Il alimente la rangée en amont |
| Disjoncteur différentiel 30 mA | Protège les personnes et les circuits | Respecter L, N et le sens d’arrivée |
| Peigne de raccordement | Distribue phase et neutre | Choisir un modèle adapté à la rangée |
| Disjoncteurs divisionnaires | Protègent chaque circuit terminal | Ne pas dépasser la répartition prévue |
| Barrette de terre | Rassemble les conducteurs de protection | La terre ne passe jamais par le différentiel |

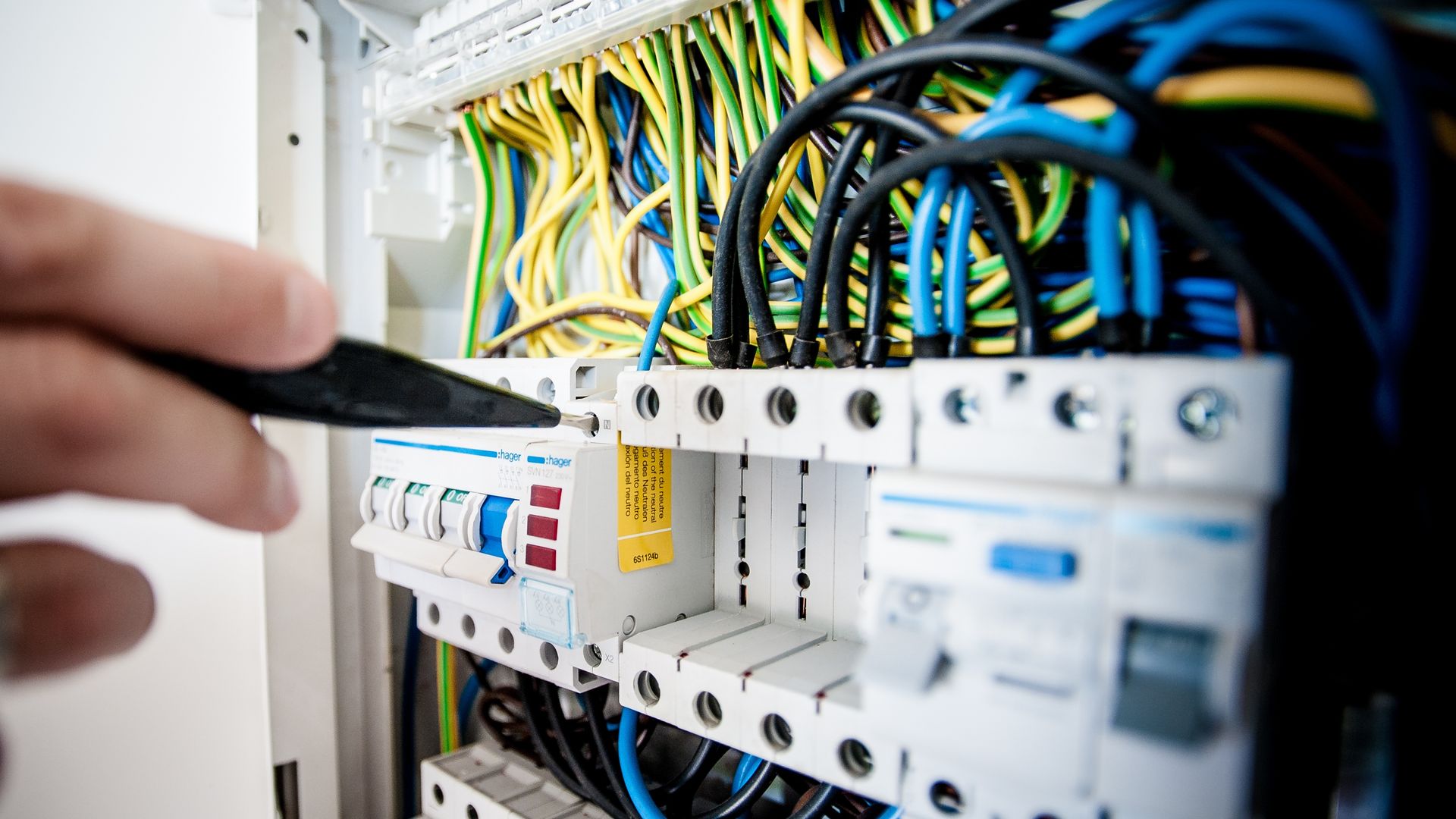

Mise en œuvre pratique étape par étape
Avant toute intervention, il faut couper l’alimentation générale au disjoncteur d’abonné et vérifier l’absence de tension avec un multimètre. Cette vérification n’est pas un détail, elle évite une erreur de manipulation sur une installation encore alimentée. En cas de doute, il est recommandé d’appeler un électricien.
Une fois la sécurité assurée, le différentiel 30 mA se place en début de rangée, sur rail DIN, avant les disjoncteurs divisionnaires. L’alimentation générale arrive sur les bornes L et N, puis la sortie repart vers le peigne horizontal qui alimente les modules en aval.
Raccordement, serrage et contrôle final
Le conducteur de terre reste sur la barrette de terre du tableau. Il ne doit jamais être raccordé au différentiel, car son rôle est différent de celui de la phase et du neutre. Ce point est souvent source d’erreur lors d’un premier câblage.
Après le raccordement, il faut serrer les connexions au couple recommandé, souvent compris entre 2 et 2,5 Nm selon l’appareil. Une fois le tableau refermé, le bouton TEST doit provoquer le déclenchement du dispositif. Après ce test, on réarme le différentiel pour vérifier qu’il reprend normalement son service.
Recommandations normatives et règles de répartition
La norme NF C 15-100 impose que tous les circuits soient protégés par un ou plusieurs dispositifs différentiels 30 mA. Dans un logement, il faut prévoir au moins deux dispositifs différentiels afin de mieux répartir les circuits et d’éviter qu’une coupure n’immobilise toute l’installation.
Les guides techniques consultés donnent aussi une limite claire, avec 8 circuits maximum par DDR. Cette répartition limite l’impact d’un déclenchement et améliore le confort d’usage au quotidien.
Le courant assigné du différentiel doit être supérieur ou égal au calibre du disjoncteur de branchement. Par exemple, un appareil de 40 A peut convenir pour un AGCP réglé à 30 A, tandis qu’un calibre de 63 A est retenu au-delà selon la configuration du logement.
Pour mieux équilibrer l’installation, il est conseillé de séparer les prises et l’éclairage, ou de répartir les pièces de vie, le garage et les zones techniques sur plusieurs différentiels. Cette organisation évite qu’un défaut sur un seul circuit ne coupe une grande partie de la maison.
La synthèse ci-dessous aide à retenir les règles de base.
| Règle | Exigence | Intérêt |
|---|---|---|
| Protection différentielle | 30 mA sur les circuits terminaux | Protection des personnes |
| Nombre de différentiels | Au moins 2 par logement | Meilleure répartition des coupures |
| Nombre de circuits | 8 circuits maximum par DDR | Limitation de la zone affectée |
| Calibre | Supérieur ou égal au disjoncteur de branchement | Compatibilité avec l’abonnement |
| Type A | Obligatoire pour certains circuits spécifiques | Adapté à des appareils à électronique de puissance |
Erreurs courantes et points de vigilance lors du branchement
Le premier piège consiste à inverser la phase et le neutre. Les bornes L et N doivent être respectées sans approximation. Une autre erreur fréquente consiste à faire passer les fils de terre dans le différentiel, alors qu’ils doivent rejoindre directement la barrette de terre.
Il faut aussi éviter de dépasser le nombre de circuits sous un même appareil. Un tableau surchargé augmente l’ampleur d’une coupure en cas de défaut. De la même manière, un calibre sous-dimensionné par rapport au disjoncteur principal expose à un mauvais dimensionnement de l’ensemble.
Le serrage mérite une attention particulière. Un bornier mal serré peut provoquer un échauffement, puis un défaut de contact. Enfin, le test avec le bouton TEST ne doit jamais être oublié, car il confirme que le mécanisme de déclenchement fonctionne correctement après l’installation.

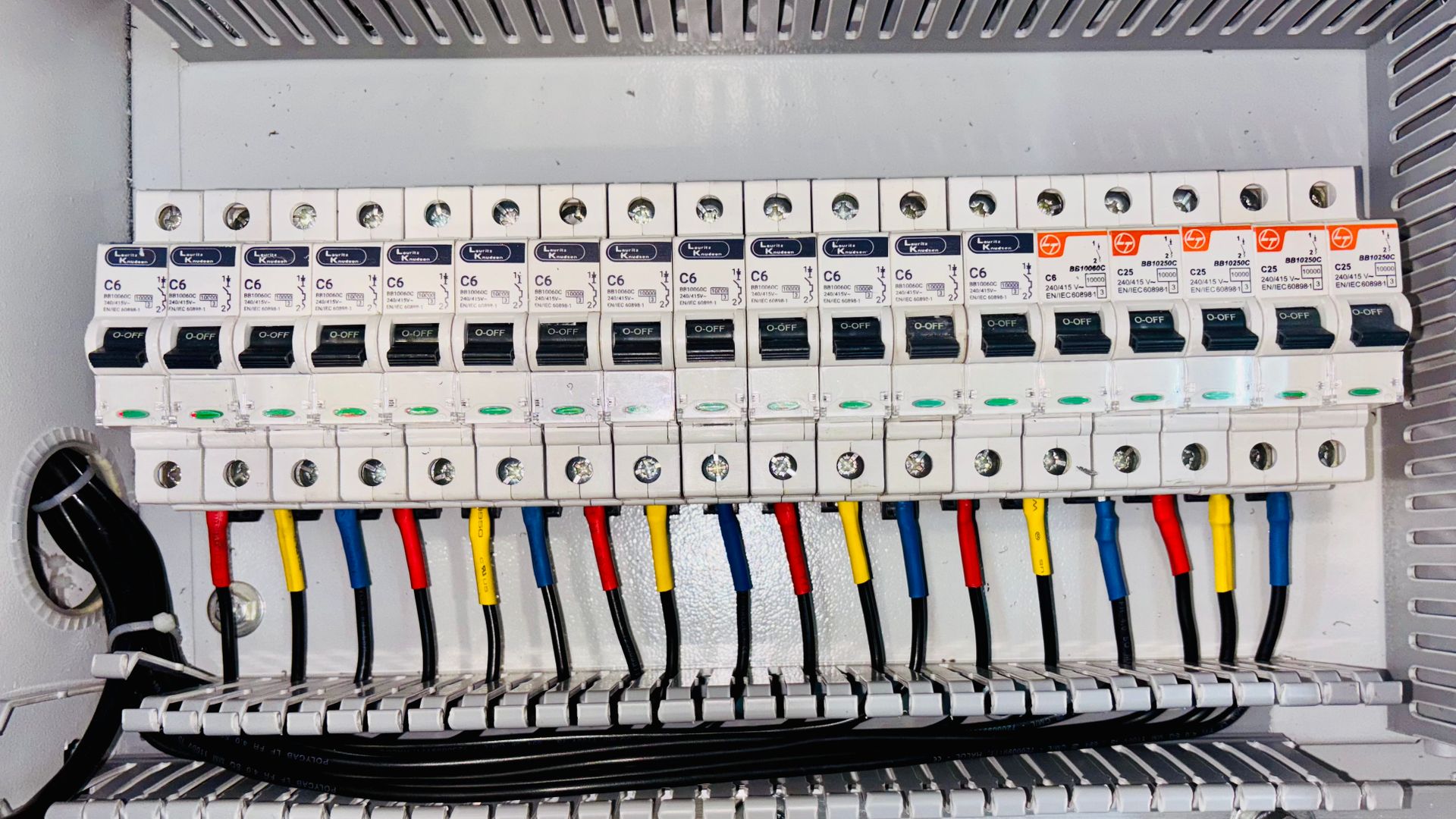

Exemples de configuration et cas particuliers
Dans une maison individuelle récente, le différentiel 30 mA est souvent installé juste après le disjoncteur général. Il protège alors une rangée entière de circuits grâce au peigne horizontal. Cette configuration reste simple à lire et facile à faire évoluer.
Il est aussi possible de diviser les circuits entre plusieurs différentiels pour gagner en confort. Par exemple, on peut séparer les prises, l’éclairage, le garage ou les équipements de la cuisine. Cette répartition respecte mieux la logique de la NF C 15-100 et limite les coupures générales.
Répartition des circuits et identification
Dans une installation soignée, chaque rangée est identifiée avec des repères clairs. Les conducteurs de phase, de neutre et de terre suivent des codes couleur cohérents, ce qui facilite les contrôles et les dépannages futurs. Le tableau gagne alors en lisibilité.
Les circuits terminaux doivent tous passer par un différentiel 30 mA, qu’il s’agisse des prises ou des points lumineux. Pour les usages spécifiques, un dispositif de type A peut être exigé selon les règles en vigueur, notamment pour certains appareils comme le lave-linge. Une bonne répartition aujourd’hui évite bien des interventions demain.
Un branchement différentiel 30 mA bien réalisé repose donc sur trois points, le respect du schéma, la conformité normative et la rigueur du câblage. C’est la base d’un tableau fiable et durable.
