Quand on parle de prises de courant et de disjoncteurs, la norme NF C 15-100 donne un cadre clair, mais encore faut-il bien l’appliquer. Le nombre de prises autorisées ne dépend pas seulement du calibre du disjoncteur, il dépend aussi de la section des conducteurs et de la destination du circuit. Voici comment s’y retrouver sans commettre d’erreur lors d’une installation neuve ou d’une rénovation.
Ce qu’il faut retenir :
Pour une installation sûre et conforme, commencez par vérifier la section des conducteurs et le calibre du disjoncteur afin d’éviter les surcharges et des reprises coûteuses.
- Sur un circuit de prises en 1,5 mm² protégé par 16 A : max 8 prises. En 2,5 mm² protégé par 20 A : max 12 prises.
- En cuisine, prévoyez un circuit dédié en ≥2,5 mm², protégé par 20 A maximum, et limité à 6 prises non spécialisées ; les appareils (four, lave‑vaisselle, plaques) doivent être sur des circuits spécifiques.
- Comptez toutes les prises alimentées par la même ligne, et ne protégez pas un câble 1,5 mm² par un disjoncteur >16 A ni un câble 2,5 mm² par un disjoncteur >20 A.
- De mon expérience, prévoyez au moins 2 circuits de prises dans le logement, équipez toutes les prises de la terre (2P+T), et faites contrôler l’installation par un électricien lors d’une rénovation.
Les règles de base : combien de prises par disjoncteur selon la NF C 15-100 ?
La NF C 15-100 encadre les circuits de prises pour éviter la surcharge, limiter les échauffements et garantir une alimentation fiable. En habitation, la règle ne se résume pas à “un disjoncteur égal un nombre de prises”, car la section des fils entre en jeu de façon directe.
Pour un circuit de prises en 1,5 mm², protégé par un disjoncteur 16 A, la limite est de 8 prises maximum. Pour un circuit en 2,5 mm² avec un disjoncteur 20 A, la limite monte à 12 prises maximum. Dans les deux cas, on parle des socles de prises 16 A 2P+T, c’est-à-dire des prises avec terre.
Le point à retenir est simple, mais important : le calibre du disjoncteur ne suffit pas à fixer seul le nombre de prises. Il faut toujours vérifier la section des conducteurs. Un circuit en 1,5 mm² ne se protège pas au-delà de 16 A, tandis qu’un circuit en 2,5 mm² peut aller jusqu’à 20 A dans le cadre d’un circuit classique de prises.
Le décompte se fait sur les prises réellement raccordées au circuit. Peu importe qu’elles soient regroupées sur un même support ou réparties dans plusieurs pièces, elles comptent toutes dès lors qu’elles sont alimentées par la même ligne.
Le tableau ci-dessous résume les valeurs à connaître pour les circuits de prises ordinaires.
| Section des conducteurs | Disjoncteur maximum | Nombre de prises autorisé | Type de prises concerné |
|---|---|---|---|
| 1,5 mm² | 16 A | 8 prises | Socles 16 A 2P+T |
| 2,5 mm² | 20 A | 12 prises | Socles 16 A 2P+T |
Le cas particulier de la cuisine
La cuisine mérite une attention particulière, car elle concentre beaucoup d’appareils et de besoins en alimentation. La norme prévoit un circuit dédié aux prises non spécialisées, c’est-à-dire aux prises destinées au petit électroménager comme la cafetière, le grille-pain ou le mixeur.
Ce circuit cuisine doit comporter 6 prises maximum, être réalisé en 2,5 mm² minimum et protégé par un disjoncteur 20 A maximum. Ici, la règle est spécifique à la pièce et ne se confond pas avec la règle générale des 8 ou 12 prises des autres circuits.
Il faut bien distinguer les prises ordinaires de cuisine et les prises dédiées. Les prises dédiées alimentent un appareil précis, comme le four, le lave-vaisselle ou les plaques de cuisson. Elles obéissent à des règles propres et ne sont pas comptées comme des prises de service classiques.
Si la cuisine a besoin de davantage de points d’alimentation, il est possible d’ajouter des prises sur un autre circuit distinct. En revanche, le circuit dédié cuisine doit respecter son plafond de 6 prises non spécialisées. La norme demande aussi de prévoir au minimum 6 prises non spécialisées dans la cuisine, ce qui permet de couvrir les usages courants sans multiplier les rallonges.
Répartition des circuits et organisation de l’installation
Une installation résidentielle doit être pensée comme un ensemble cohérent, pas comme une simple addition de points de prise. La NF C 15-100 impose au moins 2 circuits de prises dans une habitation, chacun protégé par son propre disjoncteur.

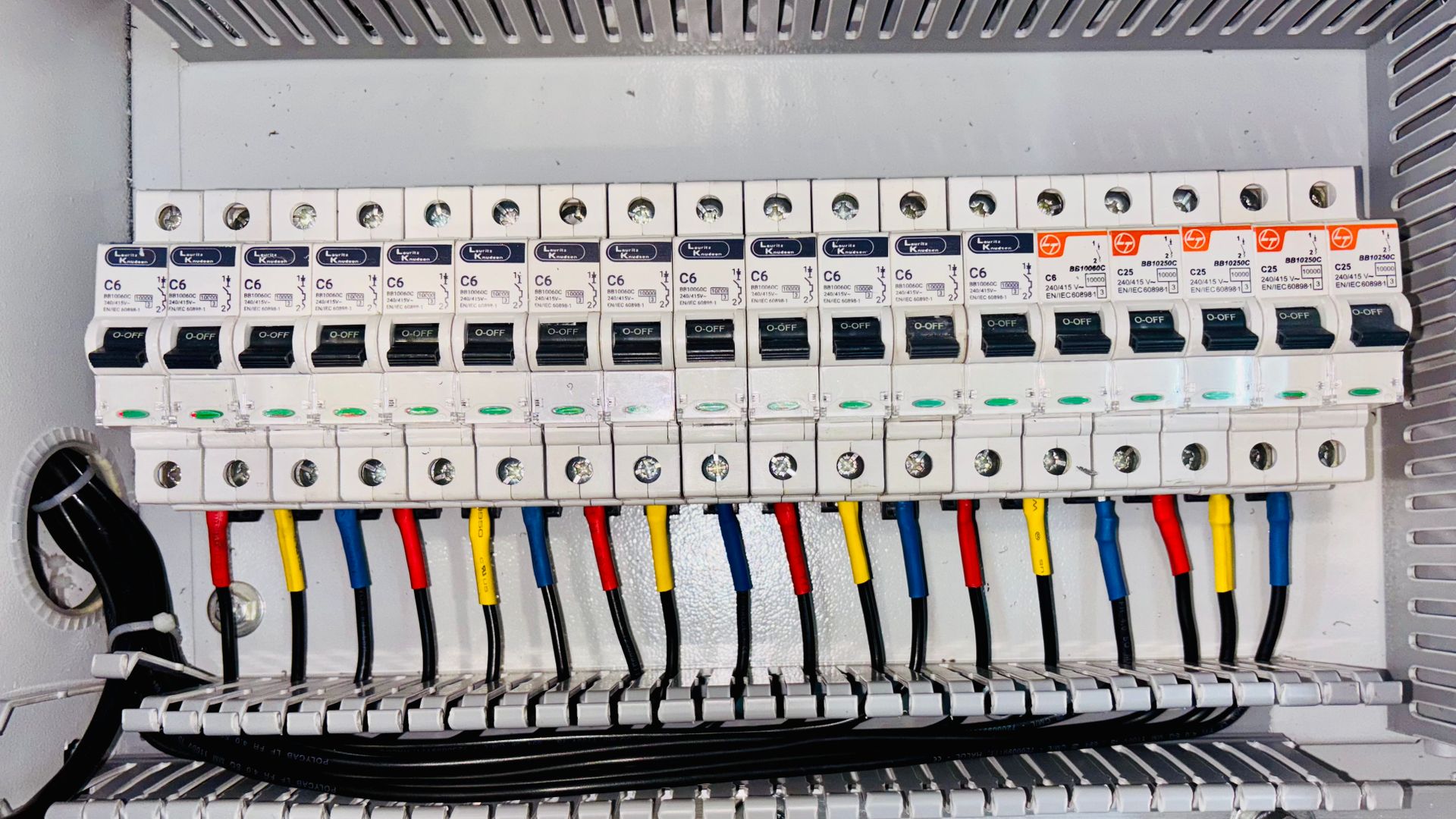

Pensez aussi à choisir un coffret adapté pour protéger correctement les circuits.
Cette répartition apporte un vrai gain de sécurité. Si un défaut survient sur un circuit, les autres restent alimentés. Vous évitez ainsi qu’une panne prive toute la maison de prises, ce qui est à la fois inconfortable et peu adapté aux besoins actuels.
Toutes les prises doivent être équipées de la terre, donc en modèle 2P+T. Ce point est indispensable pour la protection des personnes et pour le bon fonctionnement des appareils qui en ont besoin.
Une bonne organisation des prises commence dès la conception. Dans les grandes pièces, les couloirs ou les zones très équipées, il faut anticiper les emplacements afin de ne pas dépasser la limite par circuit. Une répartition intelligente facilite aussi les usages au quotidien et limite les regroupements excessifs sur une même ligne.
Appareils à circuits dédiés et distinction avec les circuits de prises ordinaires
Tous les équipements électriques ne relèvent pas d’un circuit de prises classique. Certains appareils, comme le chauffage, le four, la plaque de cuisson, le lave-linge ou le sèche-linge, doivent être alimentés par un circuit spécialisé avec une protection adaptée à leur puissance.
Ces circuits ne sont pas soumis à la limite de 8 ou 12 prises, puisque leur logique est différente. On les dimensionne selon la puissance de l’appareil ou du groupe d’appareils, avec une section de conducteur et un disjoncteur adaptés à l’usage.
Par exemple, un circuit chauffage protégé par 16 A peut supporter jusqu’à 3 500 W avec des conducteurs de 1,5 mm². Avec un 20 A et des conducteurs de 2,5 mm², on peut aller jusqu’à 4 500 W. Dans certains cas, comme pour trois radiateurs de 1 500 W sur un circuit 20 A, l’installation peut être envisagée si les règles du circuit sont respectées.
Il faut donc éviter de confondre prises ordinaires et prises destinées à un équipement spécifique. Les secondes entrent dans une logique de circuit dédié, avec des contraintes liées à la puissance plutôt qu’au simple nombre de socles.
Erreurs courantes à éviter et contrôles à effectuer
Les non-conformités les plus fréquentes viennent d’un mauvais comptage ou d’une confusion entre section de câble, calibre du disjoncteur et usage du circuit. Les erreurs paraissent parfois mineures, mais elles peuvent compromettre la sécurité et la conformité de l’installation.
Il ne faut jamais dépasser 8 prises sur un circuit en 1,5 mm² protégé par 16 A, ni 12 prises sur un circuit en 2,5 mm² protégé par 20 A. De la même façon, on ne protège pas un circuit en 1,5 mm² avec un disjoncteur supérieur à 16 A, ni un circuit en 2,5 mm² supérieur à 20 A pour un circuit de prises classique.
Autre erreur fréquente, appliquer au circuit cuisine la limite générale des autres circuits. Ce serait incorrect, car le circuit dédié cuisine a sa propre règle, fixée à 6 prises. Il faut aussi éviter de compter les prises d’un circuit spécialisé comme si elles appartenaient au réseau de prises ordinaires.
Avant la mise sous tension, un contrôle sérieux s’impose. Vérifiez que toutes les prises sont bien reliées à la terre, que la section des conducteurs correspond au disjoncteur, et que le nombre de prises par circuit reste dans les limites autorisées. En rénovation, un électricien peut confirmer la conformité de l’ensemble et repérer les écarts avant qu’ils ne posent problème.
En résumé, la bonne lecture de la NF C 15-100 repose sur trois repères simples, la section des fils, le calibre du disjoncteur et le type de circuit. Avec ces trois paramètres bien maîtrisés, l’installation gagne en sécurité et en fiabilité.
