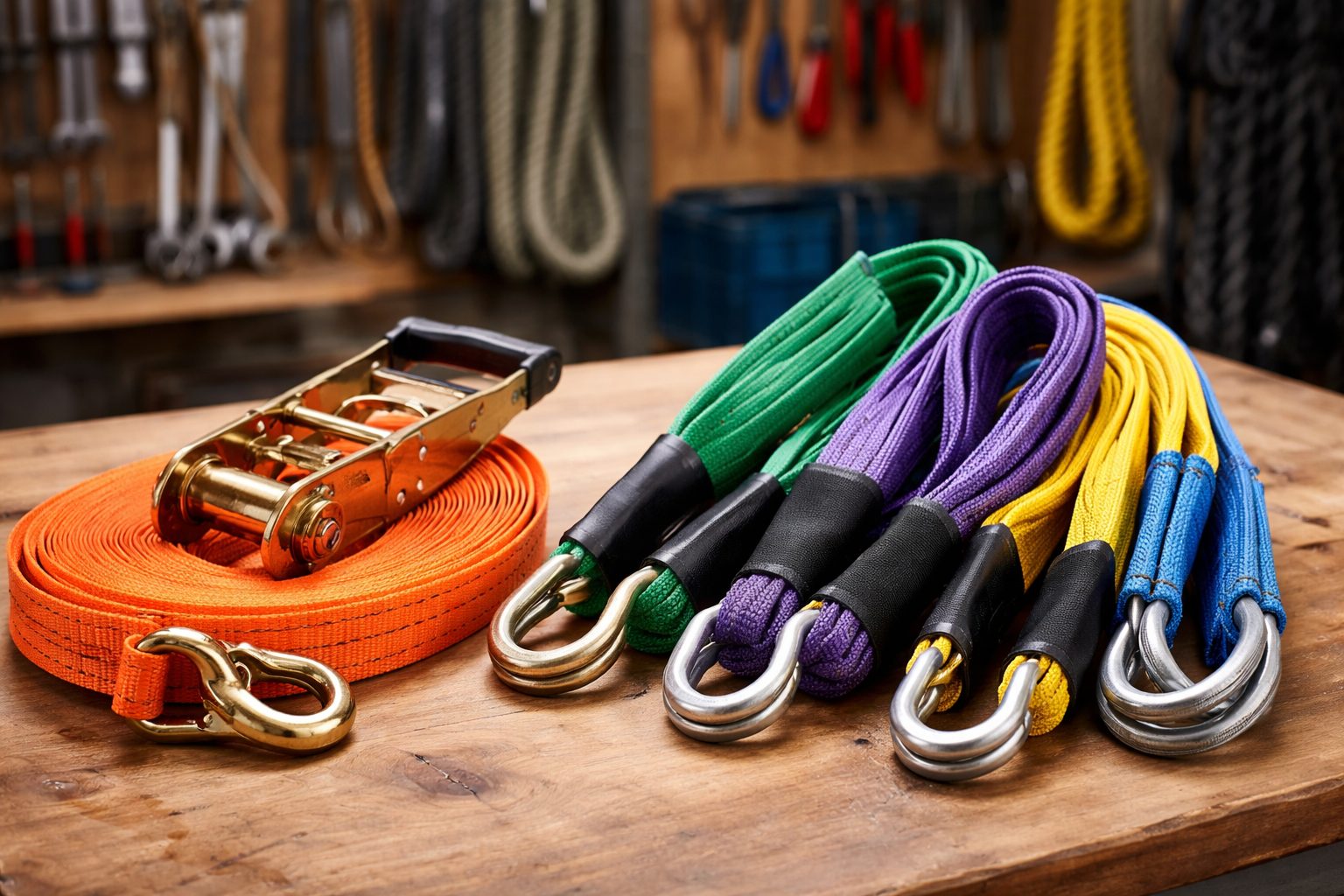

En tant qu’artisan, je vois souvent la confusion entre sangles et élingues sur les chantiers et dans les remorques. Cet article clarifie leurs définitions, usages, modes de fabrication, capacités et normes, pour que vous puissiez choisir l’équipement adapté à chaque tâche en toute sécurité.
Ce qu’il faut retenir :
Je vous aide à différencier élingue et sangle d’arrimage afin de lever en sécurité et transporter sans mauvaise surprise.
- Pour le levage, choisissez une élingue certifiée avec CMU marquée (textiles selon EN 1492-2), coefficient de sécurité ≈ 7.
- Pour l’arrimage, utilisez une sangle avec TMU en daN, allongement ≤ 7 %, souvent avec cliquet.
- Jamais lever avec une sangle d’arrimage non certifiée ; je vérifie toujours le marquage CMU/TMU et les indications d’usage.
- Adaptez le matériau à la charge : textile pour surfaces fragiles, chaîne pour arêtes vives, câble en ambiance chaude ou abrasive, avec protections d’angle si besoin.
- Avant chaque mise en service, contrôlez usure, coupures, coutures et accessoires ; remplacez au moindre doute.
Définition de l’élingue
Avant de détailler les variantes, précisons ce qu’est une élingue et pourquoi elle diffère d’une simple sangle.
Qu’est-ce qu’une élingue ?
Une élingue est un accessoire de levage souple qui relie la charge à un appareil de levage, comme une grue ou un palan. Elle prend en charge la traction verticale et peut être utilisée en brins pour répartir la charge.
Les élingues existent en plusieurs matériaux : câble métallique, chaîne, cordage ou sangle textile. Leur conception vise à transmettre des efforts importants sans rupture, même lorsqu’elles subissent des sollicitations dynamiques lors des manœuvres.
Matériaux et certification des élingues
Les élingues textiles, par exemple, sont fabriquées pour le levage et sont certifiées avec une CMU (Charge Maximale d’Utilisation). Le coefficient de sécurité est élevé, souvent égal à 7 pour les textiles, ce qui reflète la marge entre la résistance ultime et la capacité d’emploi.
La certification comporte des marquages et une traçabilité. Les élingues destinées au levage doivent respecter des normes spécifiques et être accompagnées d’informations sur la CMU, la longueur et le mode d’utilisation.
Définition de la sangle
La sangle est un terme qui recouvre plusieurs usages; il convient d’en distinguer le matériau et le rôle en transport.
La sangle comme matériau textile
La sangle désigne souvent le matériau textile : tissé, plat ou rond. Dans sa forme brute, elle est un ruban de fibres (polyester, nylon) conçu pour résister à la traction longitudinale.
Contrairement aux élingues, la sangle n’est pas nécessairement destinée au levage. Elle sert principalement au maintien, au sanglage ou à l’arrimage des marchandises pendant le transport.
TMU et différences de conception
Les sangles d’arrimage sont caractérisées par une TMU (Tension Maximale d’Utilisation) et sont souvent associées à un coefficient de sécurité plus faible, courant autour de 3. Elles ne sont pas systématiquement cousues ni certifiées pour un usage en levage vertical.
Beaucoup de sangles d’arrimage sont équipées d’un système de tension mécanique, comme un cliquet, pour serrer la charge. Leur conception privilégie la fixation et la résistance à l’usure plutôt que la capacité de levage verticale.
Usage principal
Il est utile de séparer les usages pour éviter les erreurs dangereuses et choisir l’équipement adapté.
Élingues pour le levage
Les élingues sont destinées au levage de charges, que ce soit en vertical ou en configuration multi-brins. Elles servent à soulever, positionner et déplacer des éléments lourds sur les chantiers ou en atelier.
On emploie des élingues adaptées à la nature de la charge : une élingue textile pour une pièce fragile, une élingue chaîne pour une charge à arêtes coupantes, ou une élingue câble pour une forte température ou une abrasion particulière. Le choix influe sur la durée d’utilisation et la sécurité des mouvements.
Pour le travail en sécurité et le choix des accessoires associés, voir notre guide pour choisir les équipements de travail en hauteur.
Sangles pour l’arrimage et le sanglage
Les sangles d’arrimage sont conçues pour fixer et sécuriser les marchandises lors du transport routier ou maritime. Elles maintiennent les pièces en rotation minimale et limitent les déplacements pendant les manœuvres et la conduite.
Un usage courant est la fixation des roues sur une remorque ou le maintien d’une charge empilée. Leur rôle est de résister aux efforts de traction longitudinale et aux forces transversales liées au freinage et à l’accélération.
Formes et fabrication
Les formes et méthodes de fabrication déterminent la tenue mécanique et l’usage recommandé.
Élingues textiles : formes et procédés
Les élingues textiles se présentent sous plusieurs formes : sangles cousues en boucle, élingues rondes (avec une âme portée par un fourreau) et élingues sans fin formant une boucle continue. Ces configurations offrent des surfaces de contact variées pour protéger la charge.
Le processus de fabrication inclut la couture renforcée, l’ajout d’âme ou de fourreau et des essais de résistance. Les finitions visent à limiter l’abrasion et à permettre un marquage clair de la CMU et des indications d’usage.
Sangles d’arrimage : caractéristiques de fabrication
Les sangles d’arrimage sont souvent produites en longueur non cousue, puis équipées d’accessoires : boucles, crochets et cliquets. La couture peut être présente, mais elle n’implique pas automatiquement une certification pour le levage.
Le rôle du cliquet est d’augmenter la tension et d’assurer la retenue de la charge. Les matériaux sont traités contre les UV et l’humidité pour conserver la résistance mécanique lors des transports prolongés.
Capacités et normes
Comprendre les repères numériques facilite le choix et évite les erreurs de dimensionnement.
Élingues textiles : CMU, couleurs et normes
Les élingues textiles affichent une CMU et souvent un code couleur pour repérer la capacité rapidement. Par exemple, un code courant associe violet à 1 tonne et des couleurs comme l’orange pour des capacités égales ou supérieures à 10 tonnes, suivant la norme applicable.
La norme de référence pour les élingues textiles est la EN 1492-2. Elle couvre les méthodes d’essai, le marquage et les exigences de sécurité. Le respect de cette norme garantit une utilisation documentée et un repérage fiable des limites.
Sangles d’arrimage : TMU et allongement
Les sangles d’arrimage sont spécifiées en TMU, généralement exprimée en decaNewton (daN). Les valeurs varient selon la largeur et la construction : par exemple, une sangle de 25 mm peut offrir entre 400 et 1200 daN selon le type.
L’allongement maximal autorisé est limité, souvent autour de 7%, afin de maintenir la tension pendant le transport. Ces caractéristiques influent sur le serrage et la tenue en service, notamment lors d’efforts répétés ou d’exposition aux éléments.
Confusion courante
La proximité des matériaux et des apparences explique que l’on confonde souvent une sangle d’arrimage et une élingue textile.
Une sangle peut devenir une élingue si elle est cousue, équipée et certifiée pour le levage. Dans ce cas, elle porte une CMU et répond aux normes de levage. En revanche, une sangle d’arrimage reste dédiée au transport et ne doit pas être utilisée pour lever une charge si elle n’a pas la certification appropriée.
Les élingues rondes et plates sont des variantes d’élingues textiles; leur choix dépend de la géométrie de la charge et du contact à protéger. Confondre usage et certification peut entraîner des risques importants lors des levages.
Résumé des différences
Pour synthétiser les contrastes, le tableau ci-dessous compare les caractéristiques clés.
| Critère | Élingue | Sangle d’arrimage |
|---|---|---|
| Usage principal | Levage vertical et par brins | Arrimage et sanglage pendant le transport |
| Matériaux | Câble, chaîne, cordage, textile cousu | Textile tissé, plat ou rond, souvent non cousu |
| Indicateur de capacité | CMU, coefficient de sécurité élevé | TMU, coefficient plus faible |
| Normes | EN 1492-2 pour textiles | Spécifications fabricants, marquages en daN, allongement limité |
| Accessoires | Anneaux, manilles, embouts cousus | Cliqueets, crochets, boucles |
Importance de choisir le bon équipement
Le choix entre sangle et élingue ne se limite pas au coût. Il s’agit d’adapter l’outil aux contraintes de la tâche, à la nature de la charge et aux exigences normatives.
Avant toute opération, j’évalue la masse, le centre de gravité, la fragilité et les points d’accroche. Ces paramètres déterminent la forme d’élingue ou la largeur de sangle nécessaire, ainsi que l’option de protection pour éviter les dommages à la charge.
La conformité aux normes et aux marquages est un repère fiable. Utiliser une sangle d’arrimage non certifiée pour lever est dangereux et interdit. À l’inverse, employer une élingue pour rigidifier un chargement peut être un surcoût sans gain.
Quelques règles simples améliorent la sécurité :
- Vérifier le marquage et la CMU ou la TMU avant mise en service.
- Choisir le matériau et la forme adaptés à la charge et au point d’accroche.
- Contrôler l’état de l’équipement et remplacer si présence d’usure, coupure ou déformation.
Pour l’achat de matériel adapté, l’article sur les avantages des sites de vente de matériel chantier pour les professionnels présente des options et conseils.
En résumé, distinguer clairement levage et arrimage, respecter les capacités indiquées et se conformer aux normes vous évitera des erreurs coûteuses et dangereuses.
